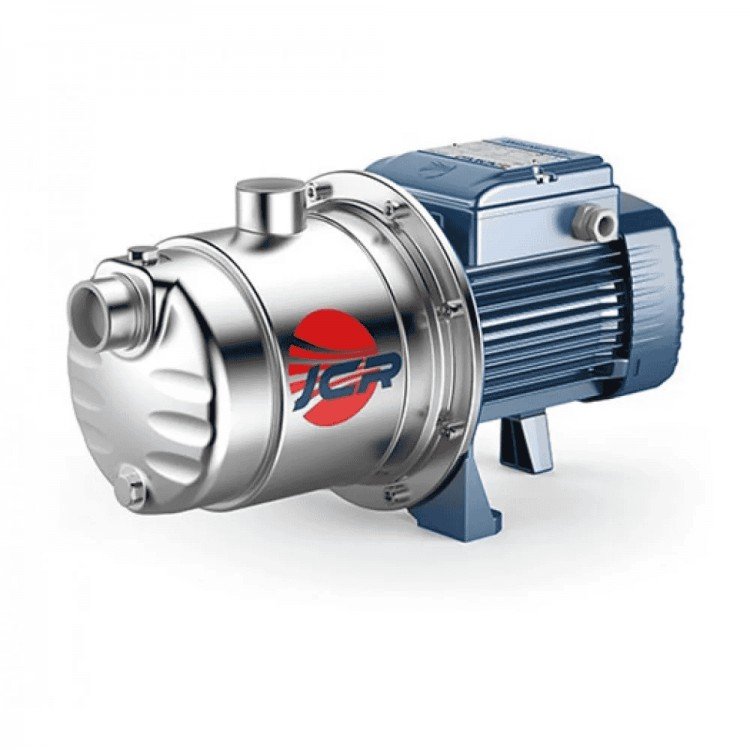

Насос самовсмоктуючий Pedrollo JCRm 1C

Самовсмоктувальні електронасоси JET
Відцентровий нерж. корпус
Коротка технічна характеристика

1. подача до 80 л/хв. (3.6 м3/год)
2. натиск до 72 м
3. манометрична висота всмоктування до 9 м
4. температура рідини до +40°С
5. максимальна температура довкілля +40°С

Документація від виробника

Виготовлені з нержавіючої сталі, з метою збільшення їхньої довговічності, ці насоси оснащені новим гідравлічним вузлом, який дозволив значно знизити шум у порівнянні з існуючими стандартами.

Принцип роботи
Серія JCR включає самовсмоктувальні електронасоси відцентрового типу з корпусом насоса з нержавіючої сталі. Ефект самоусмоктування досягається завдяки ежектору, встановленому в корпусі насоса. Тільки частина загальної подачі, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок: частина, що залишилася, рециркулюється за допомогою ежектора, який, будучи з'єднаний з камерою всмоктування, створює в ній розрідження, необхідне для самоусмоктування. При першому запуску достатньо заповнити водою корпус насоса, заповнювати всмоктуючий трубопровід і видаляти можливо присутні повітряні мішки немає необхідності. У момент запуску вода, що міститься в корпусі, циркулюючи через ежектор, перемістить повітря з камери всмоктування в камеру нагнітання, виштовхуючи його через нагнітальний трубопровід. Одночасно з цим вакуум, що утворився таким чином, приведе до підйому рівня води у всмоктувальному трубопроводі, викликаючи тим самим самоусмоктування. Постійне функціонування системи самоусмоктування робить такі насоси практично нечутливими до присутності (навіть значного) розчиненого повітря в рідині, що накачується.
При розробці серії JCR на основі попереднього досвіду PEDROLLO особлива увага була приділена підбору матеріалів та гідравлічної ефективності, внаслідок чого насоси стали компактнішими, покращилися Експлуатаційні характеристики, знизився шум.

Область застосування та встановлення
Насоси цієї серії рекомендуються для перекачування чистої води та хімічно не агресивних рідин.
Завдяки їх надійності, простоті в експлуатації та економічності ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води спільно з невеликими та середніми резервуарами-автоматичними агрегатами підтримки тиску, для зрошення городів, садів тощо.
Установка насоса повинна проводитися в закритих приміщеннях або в місцях, захищених від атмосферного впливу. Примітка. Рекомендується в будь-якому випадку встановлювати донний клапан або зворотний клапан на всмоктувальному патрубку.


Конструктивні характеристики
Корпус насоса із нержавіючої сталі AISI 304, забезпечений всмоктувальним і нагнітальним патрубками з трубним різьбленням gas UNI 338.

Кришка корпусу насоса із нержавіючої сталі AISI 304, на якій встановлюється механічне ущільнення.
Вул ежетора з технополімеру Noryl GFN2V "General Electric" (сертифікований для питної води).
Робоче колесо, радіальне, відцентрового типу, з технополімеру Noryl GFN2V "General Electric" (сертифіковано для питної води).
Провідний вал із нержавіючої сталі AISI 416.

Механічне ущільнення з кераміки та графіту.
Електродвигун: насоси безпосередньо з'єднані з електродвигуном PEDROLLO відповідної потужності; двигун асинхронний, високопродуктивний, безшумний, закритого типу із зовнішньою вентиляцією, придатний для безперервної роботи. Клас ізоляції F (до 0.90 кВт).
В однофазних двигунах передбачено вбудований термозашитний пристрій (аварійний вимикач).
Трифазні двигуни мають бути забезпечені відповідним зовнішнім аварійним вимикачем, підключення якого виконується згідно з чинними нормативами.
Ступінь захисту ІР 44.
Виконання та правила безпеки відповідно до стандартів EN60 335-1 (IEC 335-1, CEI 61-50) IEC 34.
Характеристики кривих таблиці мають відхилення відповідно до ISO 2548.
